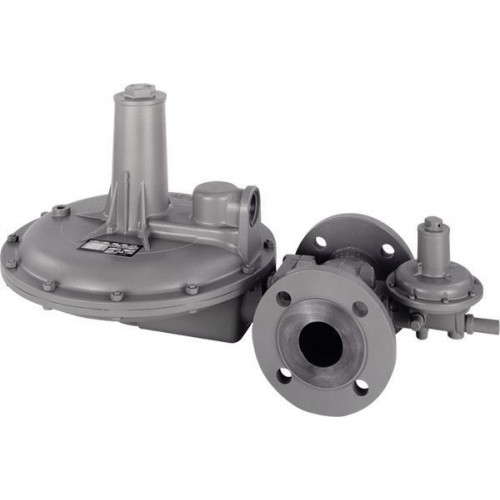

Регуляторы давления газа 133 и 233 (ITRON / Actaris Германия)

Назначение

Регуляторы 133 и 233 (244) серии предназначены для коммунальных и промышленных применений, таких как бытовые объекты, промышленные предприятия и отопительные установки, а также для всех установок, где требуется точное регулирование давления, легкая настройка и короткое время срабатывания, например для горелок, промышленных печей, отопительных котлов.

Ключевые преимущества

• Высокая точность регулирования
• Простота обслуживания
• Конструкция модульного типа позволяет легко извлекать дроссельное устройство без снятия корпуса регулятора давления с трубопровода
• Большое количество вариантов пространственного размещения
• Сбалансированная конструкция клапана исключает влияние входного давления и эффект помпажа
• Соответствие Европейскому стандарту EN 334
• Компактные габариты при высокой пропускной способности
• Встроенные ПЗК и ПСК
• Пожаробезопасность – оснащение ПЗК температурными предохранителями
• Функция защиты от утечки газа

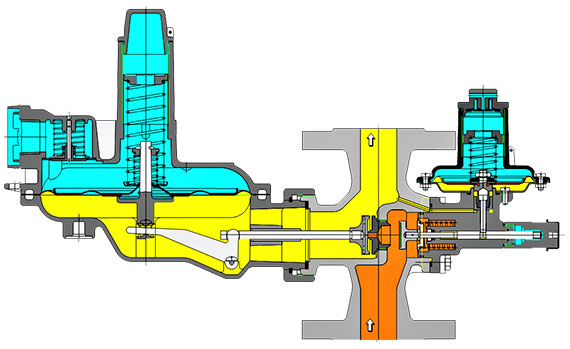

Конструкция

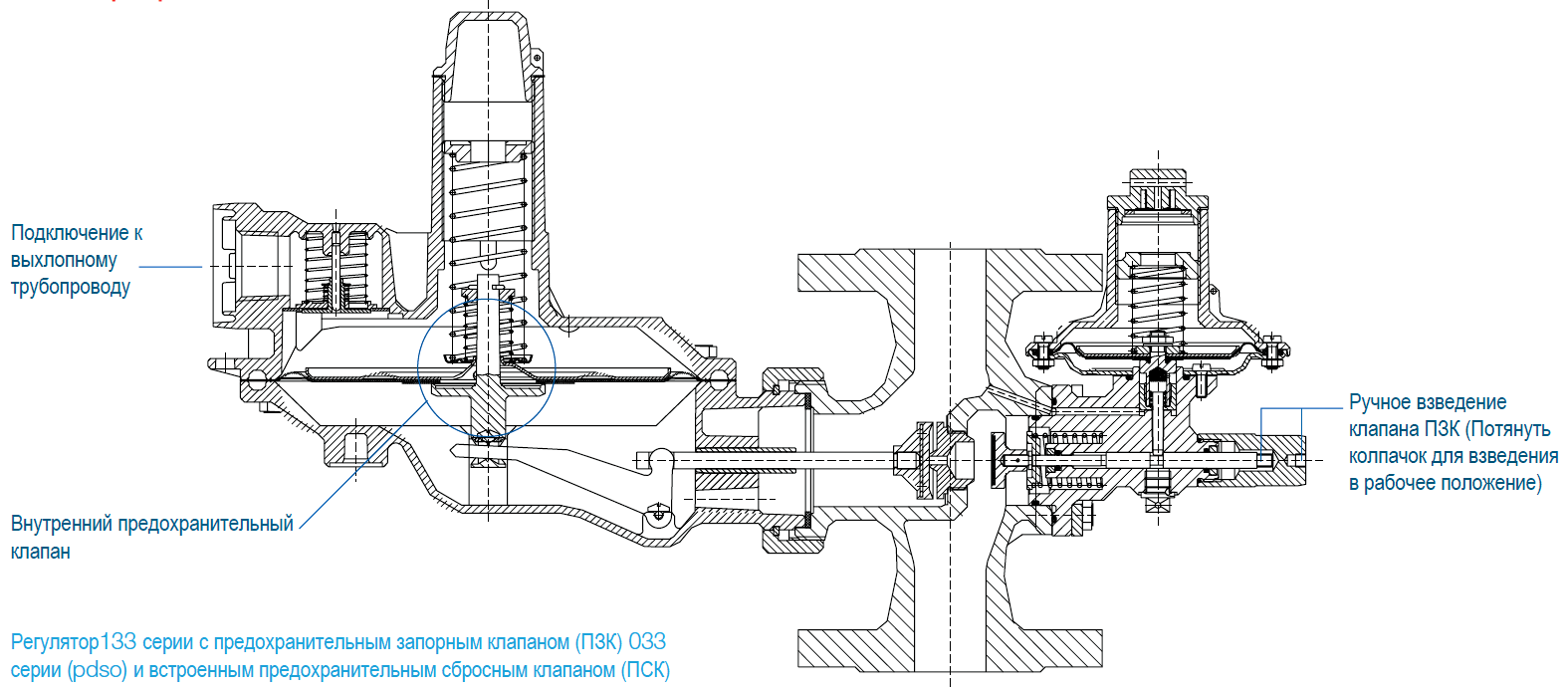

Регуляторы давления газа 133 и 233 серии представляют собой пружинные регуляторы прямого действия со встроенным предохранительным запорным устройством. Большой выбор размеров дроссельных сопел обеспечивает идеальный подбор различных скоростей потока газа и давления на входе Рычажная система обеспечивает точное выходное давление и быструю реакцию при изменении расхода.

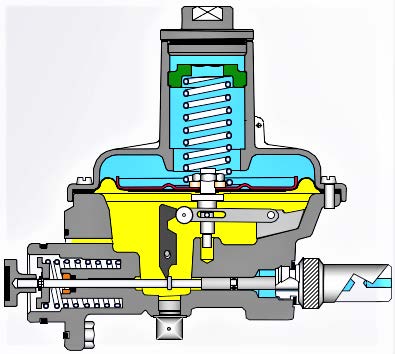

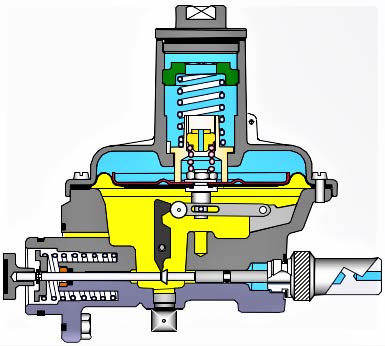

Регуляторы давления газа 133 и 233 серии в соответствии с пожеланиями заказчика могут оснащаться одним из типов предохранительных запорных клапанов(ПЗК): тип SSV 033 и тип SSV I подразумевает срабатыване предохранительного клапана при превышении максимального значения выходного давления (Pdso), тип SSV II настраивается на срабатывание при превышении максимального значения выходного давления (Pdso) и при падении давления на выходе ниже устаноленного значения (Pdsu). Предохранительные запорные клапаны обоих типов по умолчанию оснащаются температурным предохраниетлем, который срабатывает при температуре 180- 200 ^оС.

Кроме этого, исполнительный механизм регулятора по желанию заказчика может быть оснащен встроенным предохранительным сбросным клапаном (ПСК).

В тех случаях, когда условиями проектирования закладывается условие полного отсутствия утечек газа в атмосферу (даже в случае разрушения основной рабочей мембраны вследствие недопустимо высокого давления на выходе или других повреждений), конструкция исполнительного механизма может быть дополнена дополнительной предохранительной диафрагмой.

Регулятор 133 и фланцевые версии регуляторов 233 по желанию заказчика могут быть оснащены встроенным фильтром (степень фильтрации 0,5 мм). Благодаря пружинной нагрузке регуляторы давления серии 133 и 233 работают независимо от их монтажного положения. Это позволяет при конструировании газорегуляторных установок размещать регуляторы давления максимально компактно и удобно для обслуживания.

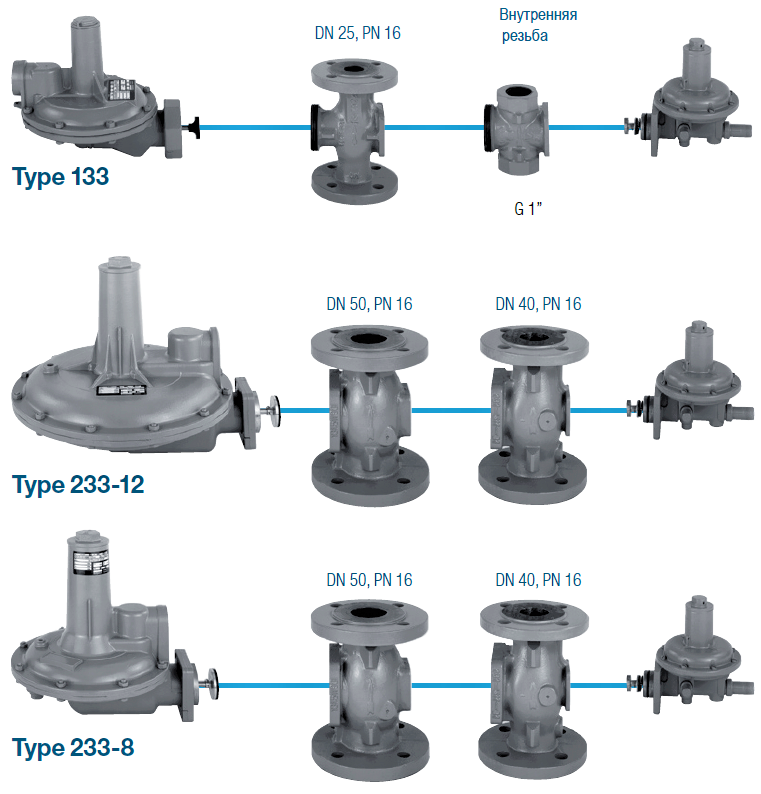

Регуляторы давления газа 133 , 233 и 244 серии имеют конструкцию модульного типа с фланцевым или резьбовым соединением, что предоставляет дополнительные возможности в их размещении при проектировании блочных газорегуляторных станций в условиях ограниченного пространства, а так же неоспоримое преимущество при выполнении работ по ремонту или модернизации.

При этом производителем рекомендовано соблюдать при проектировании и эксплуатации следующие уловия:

• Корпус диафрагмы может быть установлен в любом положении относительно корпуса под углом 360°.
• Для наружных установок рекомендуется располагать вентиляционное отверстие таким образом, чтобы дождь, снег, влага или посторонние частицы не могли попасть в вентиляционное отверстие. Рекомендуется распологать вентиляционное отверстие лицевой стороной вниз. Вентиляционное отверстие должно быть расположено вдали от карнизов зданий, оконных проемов, воздухозаборников зданий и выше ожидаемого уровня снега на объекте. Вентиляционное отверстие следует периодически осматривать, чтобы убедиться, что оно не закупорено посторонними материалами.
• Для внутренних установок вентиляционный трубопровод выпускаются в наружную атмосферу.
• Согласно немецким правилам безопасности эксплуатации газовых установок (DVGW), нет необходимости прокладывать вентиляционные трубопроводы для установки внутри помещения, когда регулятор оснащен предохранительной мембраной и входное давление не превышает 1 бар.

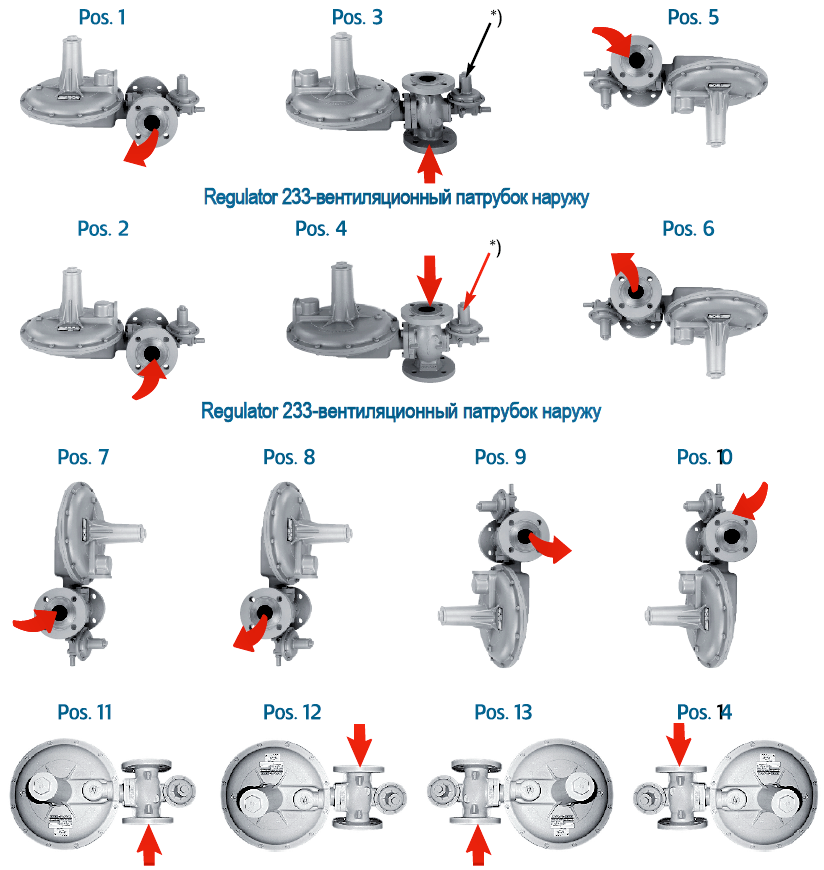

При заказе регуляторов давления газа 133, 233 и 244 серии следует сообщать номер позиции их пространственного размещения:

Основные технические характеристики регуляторов давления газа серии 133 и 233

Технические характеристики

Размеры и Тип присоединения

Материалы

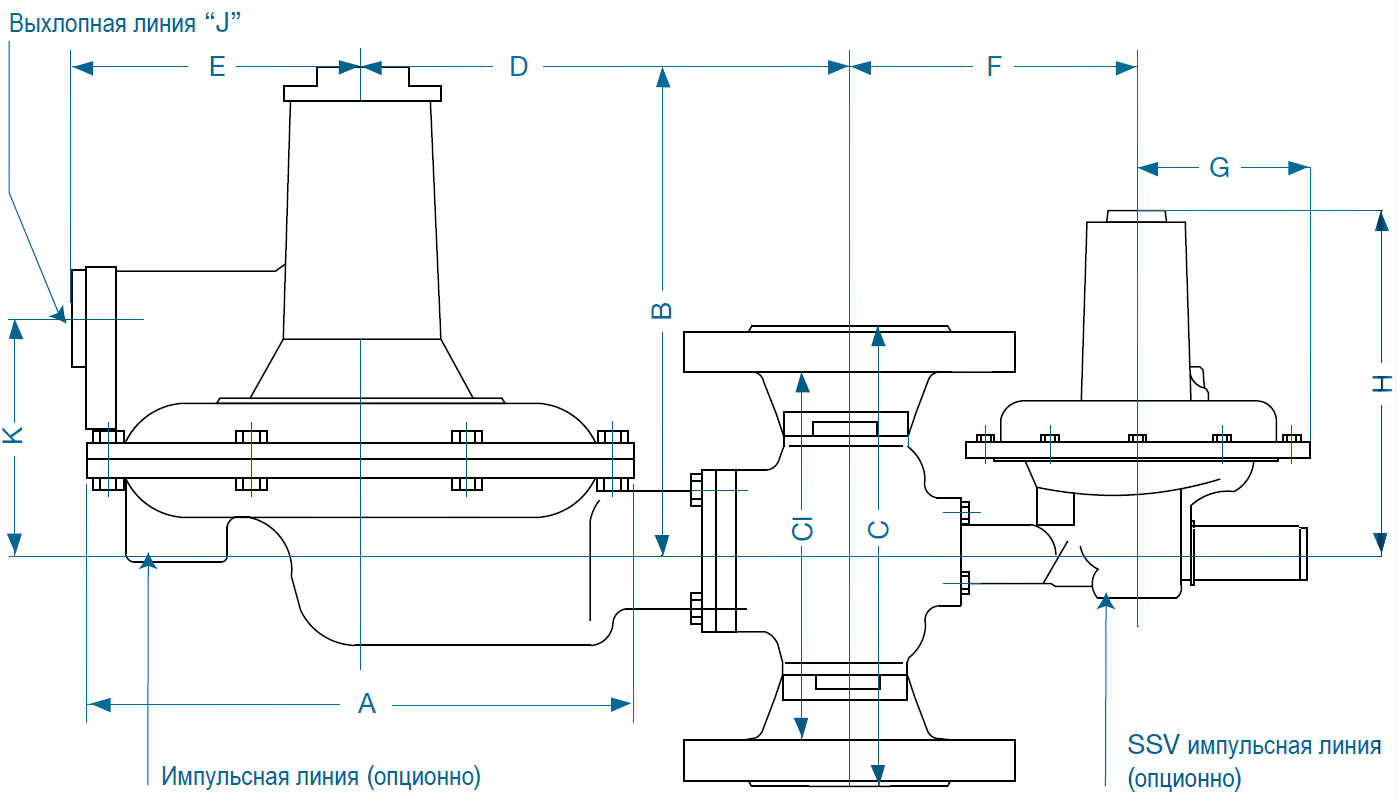

Габаритные Размеры и Вес

За консультациями по подбору оборудования и для размещения заказов просим обращаться к специалистам нашей компании. Они с радостью вам помогут.
